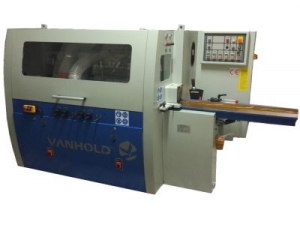

Strugarka Unimax 4/120 firmy VANHOLD

Firma Vanhold prezentuje małą ale mocną, ciężką- na żeliwnym korpusie, przemysłową strugarkę czterostronną VANHOLD Unimax, z kompletem głowic i podcinakiem ( narzędzia FABA). Maszyna do krótkich elementów i mniejszych przekrojów, minimalna długość elementu  15-16 cm.

Korpus maszyny
Odlewany z żeliwa, poddany obróbce termicznej i rezonansowi, pochłania i eliminuje drgania, oraz daje gwarancję żywotności maszyny, eksploatowanej nawet przy intensywnym i długotrwałym użytkowaniu. Wszystkie obróbki mechaniczne korpusu wykonywane są na 5-osiowych centrach obróbczych w jednokrotnym zamocowaniu.

Stoły robocze
Chromowany , odlewany stół podawczy z hartowaną i chromowaną wymienną wkładką przed pierwszym wrzecionem . Wymienne wkłady na całej długości maszyny, również naprzeciw wrzecion pionowych, z regulacją odstępu blatu od wrzeciona w zależności od wielkości narzędzia. Wkłady o niskim współczynniku tarcia, wykonane z żeliwa ,utwardzone i chromowane.

Wrzeciona
Podwójnie ułożyskowane wrzeciona z szerokim rozstawem łożysk: odległość pomiędzy łożyskami jest zawsze większa niż długość narzędzia. Tuleja wrzecion o dużej średnicy i długości zapewniają sztywność i precyzję bez względu na obciążenie i rodzaj obróbki. Każde wrzeciono wyposażone jest we własny silnik.

Korpusy wrzecion
Odlewane korpusy wrzecion poddane obróbce termicznej i rezonansowi, zapewniają odpowiednia stabilność i eliminacje drgań. Wszystkie obróbki wykonywane w jednym zamocowaniu

Prowadzenie materiału
Podcięcie materiału na pierwszym poziomym dolnym wrzecionie prowadzi materiał prosto, eliminując krzywizny materiału
Posuw materiału.
Płynność posuwu materiału nawet przy ciężkich obróbkach ,gwarantuje 9 gęsto rozmieszczonych rolek posuwowych: 7 z góry i 2 z dołu. Rolki napędzane są przez system przekładni i wałów kardana. Prędkość posuwu jest regulowana płynnie falownikiem, z panelu sterowania. Dolne rolki ciągnące umiejscowione są naprzeciw górnych .

Regulacje wrzecion i ergonomia
Wszystkie wrzeciona posiadają regulację w dwu płaszczyznach (góra/dół i prawo/lewo) .
Wszystkie regulacje manualne umieszczone są na przedniej stronie maszyny, umożliwiając operatorowi łatwy dostęp do regulowania ustawień. Przeszklona kabina ochronna redukując emisję hałasu i zapylenia pozwala na pełna kontrole przez wgląd do wnętrza, jednocześnie zapewniając bezpieczeństwo obsługi w trackie pracy.

Wyświetlacz grubości i szerokości - elektroniczne
• Układ wrzecion : dół-prawe-lewe-górne
• Chromowany blat na całej długości maszyny
• Regulowany odstęp blatu od wrzecion pionowych
• Pompa smarująca ręczna do smarowania stołu
• Docisk po lewej stronie na stole wejściowym przed kabiną
• Docisk po lewej stronie na stole wejściowym w kabinie, przed pierwszym wrzecionem
• Posuw regulowany płynnie z falownikiem
• Aparat posuwu TANDEM z napędzaną rolką naprzeciw prawych pionowych wrzecion
• Po dwie rolki posuwu na każdej piaście 140 x 50
• Blokada otwarcia kabiny w czasie pracy
• Oświetlenie kabiny
• Smarowalne wrzeciona
• Elektroniczne liczniki
• Narzędzia : 2 szt. głowice 130 mm x 125 mm
2 szt. głowice 100 mm x 125 mm
1 szt. głowiczka podcinająca
