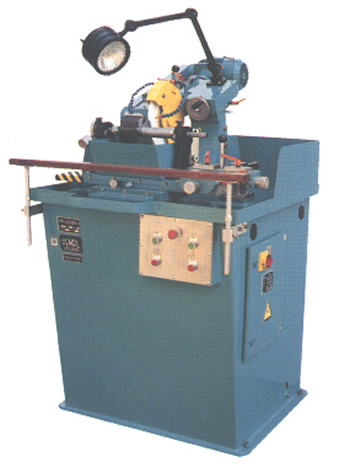

Ostrzarka do narzędzi profilowanych DUJA

+48 55 272 33 85
+48 55 272 26 06

Zapytaj o produkt
Wizytówka firmy

Informacje
Zapytaj o produkt
Pozostała oferta

Przeznaczenie:

Szlifierka profilowa przeznaczona jest do ostrzenia głowic frezowych z wymiennymi profilowymi nożami. Ostrzenie przeprowadzane jest na powierzchni przyłożenia ostrza. Obrabiarka umożliwia ostrzenie głowic uzbrojonych w wymienne noże, jak również ostrzenie pojedynczych noży poza głowicą. W tym przypadku noże mocowane są w specjalnym przyrządzie. Szlifierka ta znajduje zastosowanie w ostrzalniach zakładów związanych z obróbką drewna głowicami profilowymi.

Opis budowy i działania:

Szlifierka posiada sztywny, skrzyniowy korpus, na którym mocowane są wszystkie zespoły obrabiarki. Ostrzoną głowicę mocuje się na trzpieniu ustawionym na łożyskowanym tocznie stole krzyżowym. Ostrze opiera się na nieruchomej podporze, z którą związany jest obciągacz ściernicy, umożliwiający dokładne zaprofilowanie ściernicy. Wzornik szlifowanego zarysu mocowany jest na regulowanym stoliku związanym z płytą górną stołu krzyżowego. Przesuwanie wzornika względem nieruchomego palca wodzącego powoduje odwzorowanie zarysu na ostrzonej głowicy frezowej. Wrzeciono szlifierki otrzymuje napęd od silnika elektrycznego poprzez dwustopniową przekładnię pasową. Zespół silnik-wrzeciono ustalony jest na prowadnicach umożliwiających zmianę geometrii ostrzenia i kompensujących zużycie ściernicy. We wnętrzu korpusu znajduje się instalacja elektryczna oraz zbiornik chłodziwa z elektropompką.

Dane techniczne - eksploatacyjne:

1. Wymiary ostrzonej głowicy z nożami profilowymi:
a) max. średnica uzbrojonej głowicy	300 mm
b) min. średnica uzbrojonej głowicy	82 mm
c) max. długość głowicy	250 mm
d) średnica otworu głowicy	30, 35, 40 lob 50 mm

2. Wymiary pojedynczych noży (ostrzonych w przyrządzie):
a) grubość	min. 2 mm
b) długość	max. 120 mm
c) szerokość	min. 15 mm

3. Geometria ostrza:
a) kąt przyłożenia	od 10 do 30 mm
b) pomocniczy kąt przyłożenia	0, = -5, ±10 lub 15
